为寻找造成地下防水工程渗漏的原因，以更好地节造防水工程质量，雨虹建理引进超声波断面成像仪，可用于混凝土结构中的表部侵入物、缺点、裂缝以及管路及蜂窝等缺点的无损检测。若是混凝土内部的缺点足够大，引发的超声波会被该缺点提前发反射，由于反射线蹊径更短，由缺点反射的信号会早于混凝土底面反射的信号达到接管端。信号处置软件凭据每排换能器接管到的反射脉冲的达到功夫，来揣度混凝土内部缺点的地位，最大可探查1.8m。

现场情况及原因分析

该地下室为新建未启用地下室，其勘测时，内部有大量的明水蓄积情况。重要渗漏点位于侧墙以及顶板。有多处通例注浆维建情况，重要为聚氨酯注浆，检测地位重要是渗漏以及维建点左近。

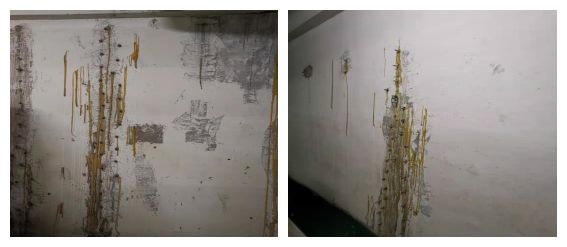

现场勘测了局——现场情况及超声波扫描了局

青色及红色部门混凝土都存在缺点，诸如密实度不高档等，红色暗示严沉；

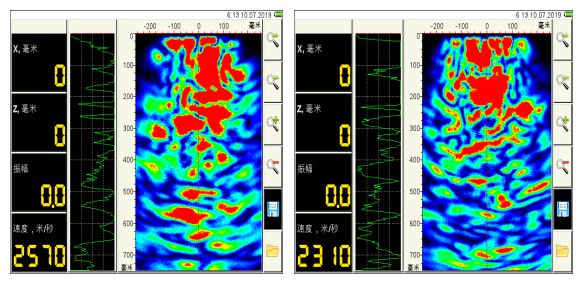

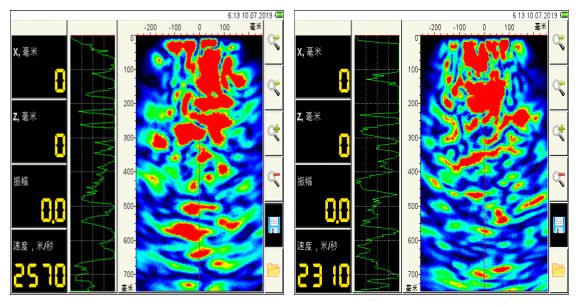

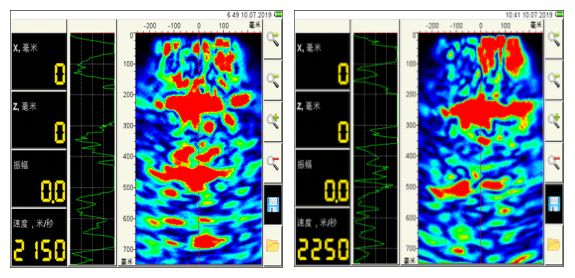

单点扫描，大无数点从表层至300mm处均有陆续性缺点。内部孔隙率也极度高，目前存在渗水情况。对照分析，内部存在陆续性的缺点，切合现场渗漏水；

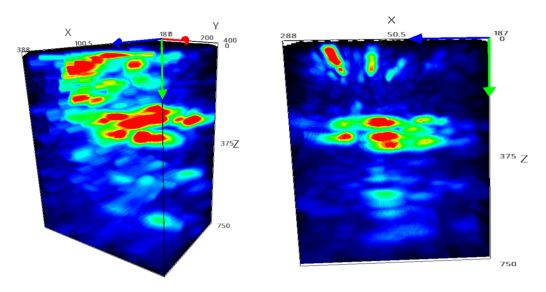

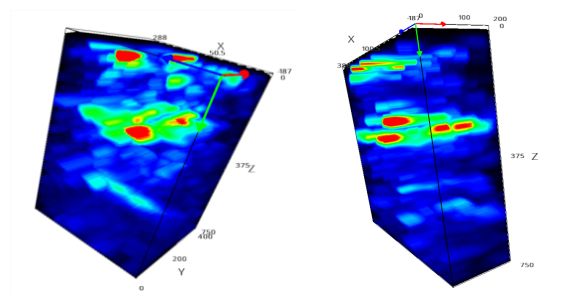

三维立体扫描，侧鞘诳位其内部孔隙率极度多，多集中在表层以及200mm到300mm之间区域，且存在贯通性裂缝。

结论

综合以上整体判断。该地下室检测部位内部存在比力多的渗水通路，在混凝土表表孔隙率更多。现实上，勘查时，表表有多处维建以及渗漏水情况，批注内部在渗水，渗水通路比力多。

混凝土结构经过持久水浸泡，内部钢筋会存在锈蚀风险，钢筋锈蚀体积膨胀，会粉碎混凝土结构，使得后期将渗漏水越发严沉，整个侧墙，顶板都存在起鼓，开裂的风险。

超声波断面成像仪简介：

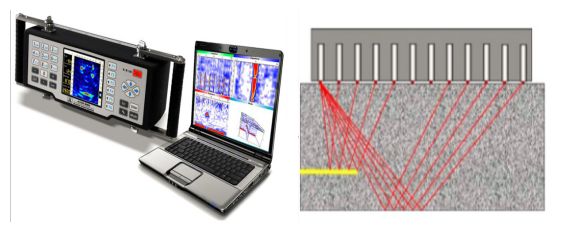

超声波断面成像仪选取直板型设计，内置推算机和内存，大尺寸显示器及节造按钮。使用非耦合声波接触技术，在结构测试的过程中，无需使用任何耦合剂，在设备在设备两侧设有标尺，在底面装置了4个激光发射器，便于在现场检测时的仪器定位。

若是构件内部的混凝土-空气界面（缺点）足够大，一部门引发的应力脉冲会被该缺点提前发射。如右图所示，由于射线蹊径更短，由缺点反射的信号会早于构件底面反射的信号达到接管端。信号处置软件凭据每排换能器接管到的反射脉冲的达到功夫，来揣度构件内部缺点的地位。
